分体实验室注射泵TFD03-01
- 咨询热线：400-618-0877
-
-
产品详情
-
联系我们

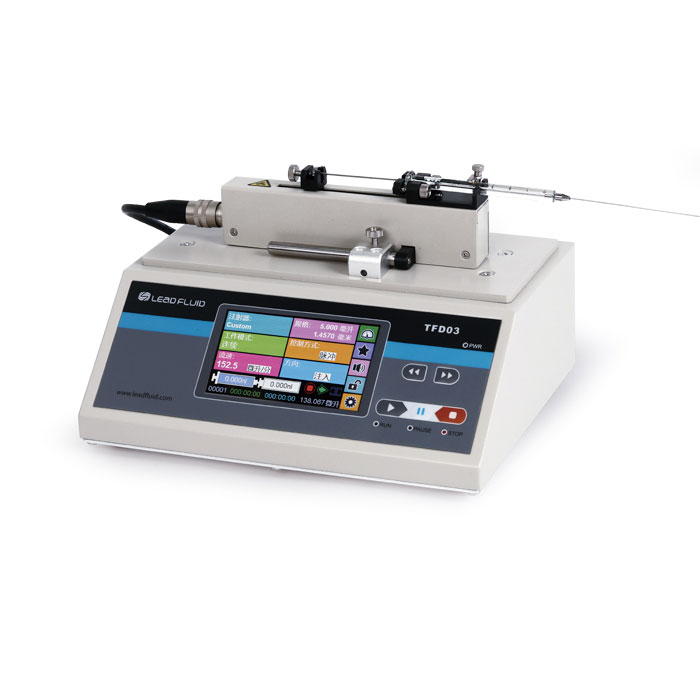

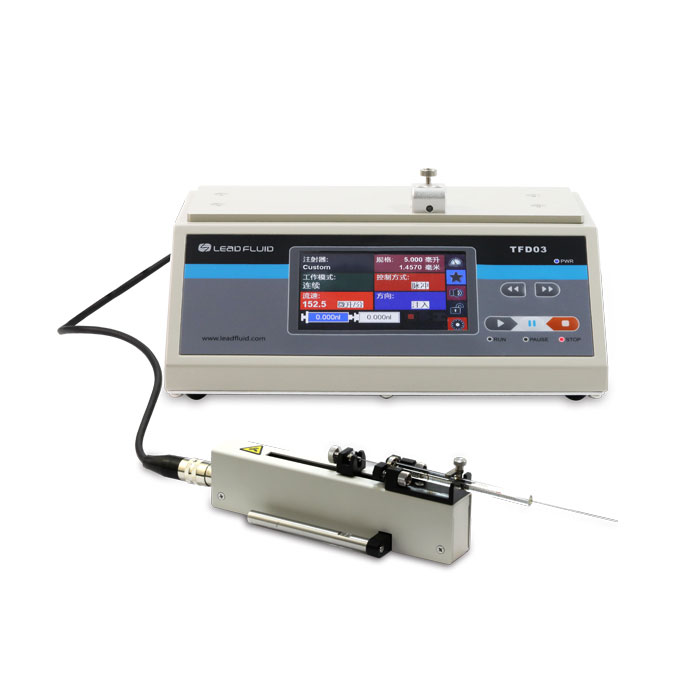

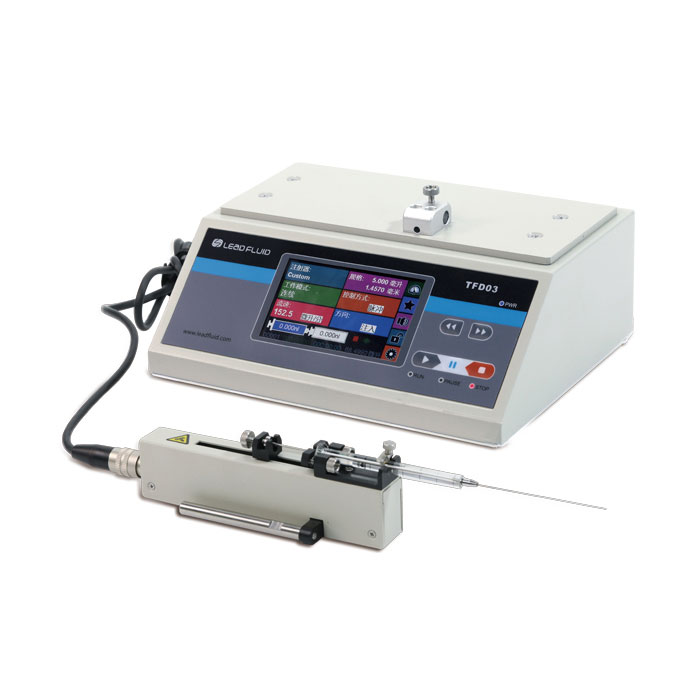

雷弗TFD03-01型分体注射泵由控制器和执行单元两部分组成，结构精巧，精度高，运行稳定；
控制器和执行单元分离，通过线缆连接，并配有快插接头，方便拆装，可以与其他仪器、设备联合使用，例如脑立体定位仪；
执行单元可配合一支0.5μL～100μL的注射器，适合各种微量注入实验；
更小的体积，更便于夹持。
功能及特点
• LF-Touch-OS软件系统，运行稳定可靠，功能强大
• 4.3寸彩色液晶触摸屏操作，形象的动画和图标显示，多彩的界面，常用的功能按键，使设备更加易用
• 多种工作模式选择
• 控制器和执行单元分体设计，便于安装固定
• 支持屏幕锁定，按键静音操作
• 按键配指示灯，工作状态清晰明确
• 支持多种标准注射器，可自定义注射器
• 高精度控制
• RS485通讯，支持Modbus协议
• 外部信号控制启停和方向
• 宽范围电源输入
技术参数
•工作模式：注射，抽取，注射后抽取，抽取再注射，连续循环
• 通道数：1
• 大行程：70mm
• 行程分辨率： 0.1905μm/μstep
• 线速度范围：0.6096μm/min~91.44mm/min
• 线速度调节分辨率：0.6096μm/min
• 行程控制精度误差：<±0.35%（行程>大行程的30%时）
• 额定线性推力：>1kgf
• 推力调节：1~100%任意可调
• 注射器规格： 0.5μL~100μL
• 注射器选择：内置主要厂家，主要型号注射器供选择；可使用自定义注射器，直接输入注射器内径
• 液量范围：0.005nL/min～152.456μL/min
• 液量校正：通过校正程序获得液量
• 显示方式：4.3寸彩色液晶；同屏幕显示传输液量，剩余液量，流量，运行方向，注射器规格等；动画显示运行状态
• 操作方式：触摸屏+常用功能按键
• 掉电记忆：保持掉电前设置参数
• 其他功能：暂停和停止；按键音提示；锁定参数；快进和快退；显示亮度调节
• 状态信号输出：1路指示启停状态，1路指示方向状态
• 控制信号输入：1路下降沿触发启动，1路下降沿触发停止
• 通信接口：RS485，MODBUS协议
• 控制器外形尺寸：245x205x105mm
• 执行单元尺寸：173x24x52mm
• 重量（控制器+执行单元）： 2+0.25kg
• 适用电源：AC100～240V 50/60Hz
• 工作环境：环境温度5~40℃，相对湿度<80%
注射器规格与流量参考表
| 注射器规格 | 注射器内径(mm) | 小流量(nl/min) | 大流量(ml/min) |
| 0.5μl | 0.103 | 0.005 | 0.761 |
| 1μL | 0.146 | 0.010 | 1.531 |
| 2μL | 0.206 | 0.020 | 3.047 |
| 5μL | 0.3257 | 0.051 | 7.618 |
| 10μL | 0.485 | 0.112 | 16.893 |
| 25μL | 0.729 | 0.254 | 38.166 |
| 50μL | 1.03 | 0.507 | 76.190 |
| 100μl | 1.457 | 152.456 |
尺寸图（单位：mm）
分体注射泵TFD03-01
