微量注射泵的结构与维护

文章出处：雷弗流体人气：发表时间：2020-11-30 10:49

精密注射泵作为传输液体的常用设备，由于是用于传输精密液体的所以也称为微量注射泵，应用的行业也是很多的，其中实验室行业使用的较多，有的用户刚开始使用这个设备，对整个设备还不是很熟悉，下面雷弗为大家讲解下微量注射泵的结构与维护方法。

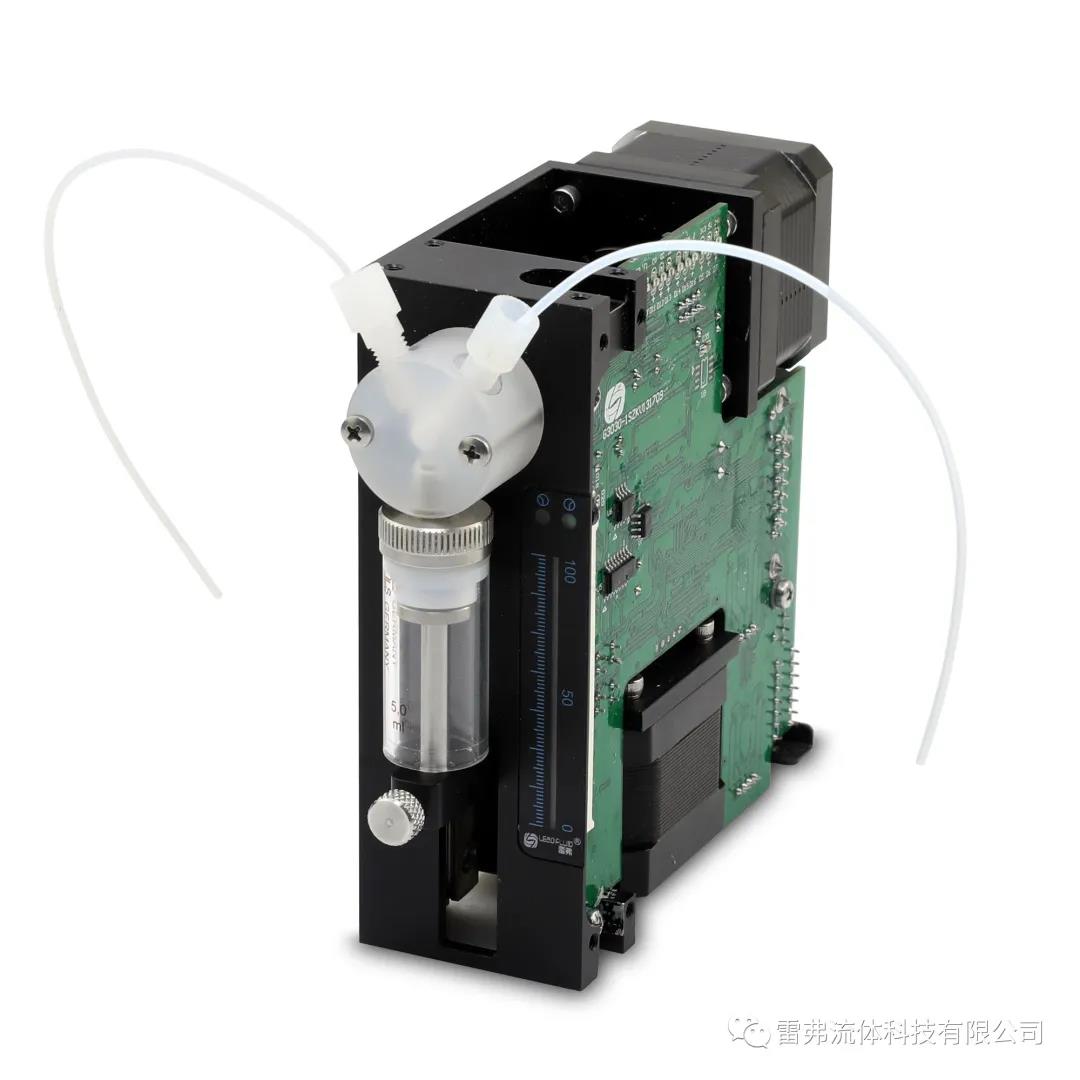

泵整个系统由控制系统、输入系统、输出系统、步进电机、状态检测系统、注射器、电源和报警系统组成。

1、主控模块采用单片机控制整个系统，包括工作控制、参数计算、键盘输入状态显示、压力检测、自动贴标和自动报警。

2、电源电路由电源选择、充电和升压组成。电源电路提供元器件的工作电源，可以自动切换内部和外部电源，使用外部电源时自动给内部电源充电。充电后自动断开充电线。如果外部电源切断，内部电源可以自动供电。

3、步进电机连接模块要求电机控制系统实现高转矩、低振动、低噪声、快速响应和驱动。步进电机分配控制器获得准正弦波驱动电流。时钟信号控制步进电机的速度。

4、机械传动原理。步进电机驱动电路从中央电路得到指令后，获得加载电压，通过一定的脉冲激励驱动步进电机，然后驱动电源到二级减速箱减速，使输出速度进一步细化并传递到螺杆，螺杆形成半螺母结构的外循环滚动螺旋副，从而将速度传递到挡板，提供稳定的进给运动。

5、微量注射泵压力检测系统。传感器是一种能够感知或响应特定的测量物理量，并根据一定的规则将其转换成可用信号输出的设备或装置。它可以将输入变量转换成可检测的电信号，并将各种参数送入计算机系统进行智能监控。它是测量系统中的前端部件。

　　常用的压力传感器有电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器,光纤压力传感器等。

　　电阻式传感器的工作原理是将被测的非电量转换成电阻值,通过测量此电阻值达到测量非电量的目的，采用电桥构成测量电压,是一种具有较高灵敏度的测量方法。无差压时,电桥两臂平等。差压信号加到陶瓷压敏电阻上,压敏电阻的阻值随差压而变化,引起电桥失衡。电桥失衡引起电流的变化,通过放大后,把模拟信号转化为数字信号,再传输至CPU 进行处理。

6、自动报警系统主要包括:脱落示警、系统示警、正常工作指示、电池示警、外电源示警等功能。采用蜂鸣器发声或发光二极管发光产生示警信号。
